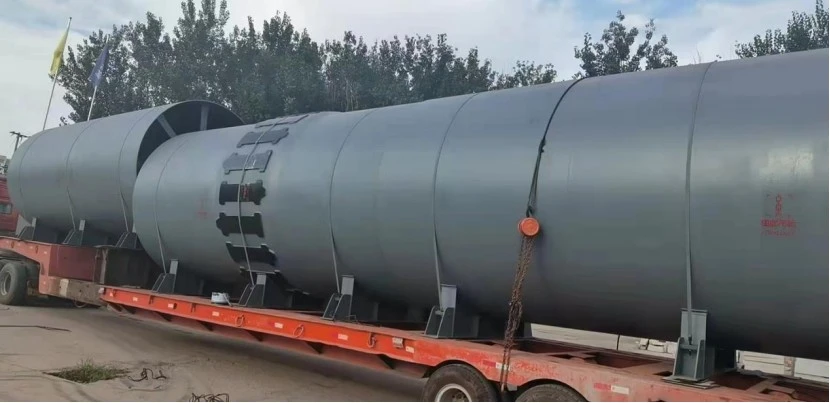

Snúningsofnsskel er aðalhluti snúningsofns, gerður úr valsuðum stálplötum og soðnar með köflum við holuskel, gerðu UT við suðuna til að stjórna sjá gæði.

Ofnskelin er meginhluti snúningsofnsins. Ofnskeljarstálplatan er um 40 mm þykk. Það er nálægt dekkjahringnum. Vegna þess að burðargetan er tiltölulega stór er stálplatan í ofnskelnum hér þykkari. Innra hluta ofnskeljunnar er þakið lag af eldföstum múrsteinum um 200 mm. Þegar ofnskelin er í notkun, vegna mikils hitastigs og burðarþols, mun ofnskelin hafa sporöskjulaga aflögun, sem mun þrýsta á ofnmúrsteinana og hafa áhrif á endingu ofnsmúrsteinanna. Í lok ofnsins er um einn metri að lengd mjókkaður þannig að efnið úr forhitunarfóðrunarhólfinu komist sléttari inn í ofninn.

shell

skel

kiln shell

ofnskel

shell for kiln and mill

Skel fyrir ofn og myllu

Þegar ofninn er í gangi er hitunarhraði ofnskeljarins hærri en dekkhringurinn og vinnuafl verður að stjórna hitunarhraða snúningsofnsins við 50 gráður / klst, sem er gagnlegt til að vernda ofnmúrsteininn. Venjulega er valsinn 50-100 mm stærri en hjólið. Rúllulegan er úr Babbitt. Ef legið missir smurningu mun legurinn brenna út vegna of mikils hita. Það er kælivatn við leguna fyrir hringrásarkælingu. Til þess að draga úr hitageislun ofnskeljunnar á dekkjahringinn og valda ofhitnun reiðhjóls. Þannig að hitaeinangrunarplata er bætt á milli þeirra tveggja til að draga úr hitageislun. Snúningsofn hefur venjulega 2 til 3 sett af rúllum.

Kiln Shell Virka

Hlutverk ofnskeljarins er að vernda ofnfóðrið á utanaðkomandi snúningsofni, styrkja uppbyggingu rafmagnsofnsins og viðhalda þéttleika rafmagnsofnsins, venjulega með því að sjóða stálplötuna við stálgrindina. Fyrir litla tilraunaofna. Það gæti ekki verið ofnrammi og ofnskelin er soðin með þunnri stálplötu, sem getur einnig gegnt hlutverki ofnsramma. Þynnt ofnskeljar er 2-6mm.

Ofnbotninn er úr þykkri stálplötu en hliðarveggurinn má úr þuninni stálplötu. Hlésuðu er almennt notuð til viðbótar við verndandi andrúmsloft eða ofn með stýrðu andrúmslofti.

Hlutverk ofnsins er að standast álag á ofnfóðrinu og vinnustykkinu í utanaðkomandi hitaðri snúningsofni og hliðarþrýstingi ofnbogans. Stálplatan er vafin. Vel hannaður ofnrammi og ofnskel ættu að hafa nægan styrk. Sumir slæmir framleiðendur skera oft horn eða nota þunnar plötur í staðinn fyrir þykkar plötur til að græða.

Það má sjá að ofnskel ytra hitaða snúningsofnsins er fær um að standast burðargetu og draga úr álagi á ofninn. Ofnramminn er til að vernda mikilvæga hluta ofnsins og styrkir þéttingu. Íhlutirnir bæta hver annan upp og saman gegna mikilvægu hlutverki í hagkvæmum rekstri ofnsins.
